Un guide complet pour évaluer la stabilité des électrocatalyseurs : méthodes, caractérisation et mécanismes de dégradation

Sep 09, 2025 Laisser un message

Introduction



L'électrocatalyse joue un rôle central dans les technologies modernes de conversion et de stockage d'énergie, telles que l'électrolyse de l'eau, les piles à combustible et la réduction du dioxyde de carbone. Les performances d'un électrocatalyseur ne sont pas seulement jugées par son activité et sa sélectivité, mais également par sa stabilité dans des conditions opérationnelles. La stabilité détermine la longévité, l’efficacité et la viabilité économique des dispositifs électrocatalytiques. Par conséquent, des tests rigoureux et une compréhension de la stabilité des électrocatalyseurs sont essentiels à la fois pour la recherche fondamentale et pour les applications industrielles.



Cet article fournit un aperçu complet des méthodes de base permettant de tester la stabilité des électrocatalyseurs, des techniques de caractérisation utilisées pour comparer les catalyseurs avant et après les tests, ainsi que des mécanismes courants conduisant à la dégradation des catalyseurs. En élucidant ces aspects, nous visons à offrir un guide clair et pratique aux chercheurs et ingénieurs impliqués dans le développement et l’évaluation de matériaux électrocatalytiques.



Méthodes de base pour les tests de stabilité



Les tests de stabilité consistent à soumettre l'électrocatalyseur à un fonctionnement électrochimique prolongé tout en surveillant ses performances. L'objectif est de simuler des conditions-réelles et d'accélérer la dégradation pour comprendre la durée de vie et les modes de défaillance du catalyseur. Les principales techniques électrochimiques utilisées pour l'évaluation de la stabilité sont la chronoampérométrie, la chronopotentiométrie, la voltamétrie cyclique et les tests en plusieurs-étapes.



1. Chronoampérométrie (CA)



La chronoampérométrie, également connue sous le nom de test de courant-temps, est une technique fondamentale pour évaluer la stabilité d'un électrocatalyseur. Dans cette méthode, un potentiel constant est appliqué à l’électrode de travail et le courant résultant est mesuré en fonction du temps. Le potentiel est choisi en fonction de la réaction d'intérêt, généralement à une valeur où la vitesse de réaction est significative.

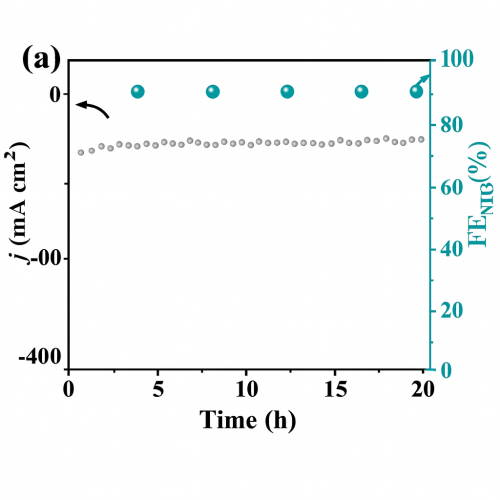

Chronoamperometry (CA)

Principe et procédure :
L'expérience commence par régler la cellule électrochimique au potentiel souhaité. La réponse actuelle est surveillée au fil du temps. Pour un catalyseur stable, le courant doit rester relativement constant, indiquant une activité catalytique soutenue. Cependant, la plupart des catalyseurs présentent une diminution progressive du courant en raison de divers processus de dégradation.



La désintégration actuelle peut être analysée pour extraire des informations sur la cinétique de dégradation. Par exemple, une décomposition initiale rapide pourrait indiquer un empoisonnement ou un lessivage des sites actifs, tandis qu'un déclin lent et continu pourrait suggérer des changements morphologiques progressifs ou une dissolution.



Applications et considérations :
La chronoampérométrie est largement utilisée pour des réactions telles que la réaction de dégagement d'oxygène (OER) et la réaction de dégagement d'hydrogène (HER), où les catalyseurs fonctionnent souvent à potentiel constant. Il est particulièrement utile pour évaluer la stabilité à court-terme et identifier les modes de défaillance évidents.



Cependant, CA a des limites. La condition de potentiel constant peut ne pas représenter des environnements opérationnels dynamiques, tels que ceux des systèmes d'énergie renouvelable où la puissance d'entrée fluctue. De plus, les changements de courant peuvent également provenir de facteurs non liés à la dégradation du catalyseur, tels que la formation de bulles (par exemple, bulles d'O2 ou de H2) bloquant les sites actifs ou altérant le transport de masse. Par conséquent, des techniques complémentaires et une caractérisation post-test sont nécessaires pour confirmer la dégradation.



Interprétation des données :
La courbe temporelle-actuelle fournit des informations qualitatives et quantitatives. Le pourcentage de rétention actuelle après une durée spécifique (par exemple, 10 heures) est une mesure courante. Par exemple, un catalyseur conservant 90 % de son courant initial après 10 heures est considéré comme plus stable qu'un catalyseur n'en conservant que 70 %. Le taux de dégradation peut être modélisé à l’aide de fonctions de désintégration exponentielles ou linéaires pour comparer différents matériaux.





2. Chronopotentiométrie (CP)





La chronopotentiométrie, ou test de temps potentiel-, est la technique complémentaire de la chronoampérométrie. Ici, un courant constant est appliqué et le potentiel requis pour maintenir ce courant est mesuré au fil du temps.

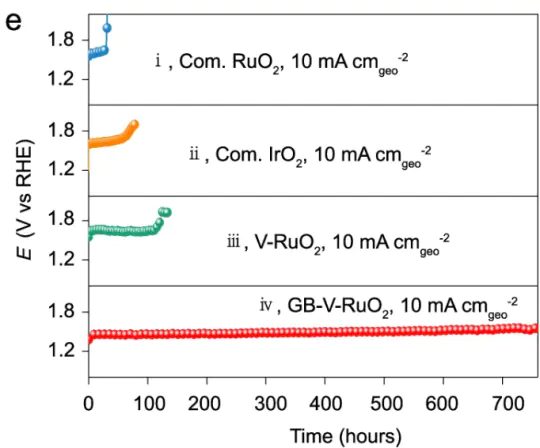

Chronopotentiometry (CP)

Principe et procédure :
En chronopotentiométrie, la densité de courant est réglée à une valeur typique pour l'application envisagée. Le potentiel est ensuite enregistré en fonction du temps. Pour un catalyseur stable, le potentiel doit rester constant. Une augmentation du potentiel indique que plus d’énergie est nécessaire pour maintenir la même vitesse de réaction, ce qui signifie une dégradation du catalyseur.



Cette méthode est particulièrement pertinente pour les appareils tels que les électrolyseurs et les piles à combustible, qui fonctionnent souvent à courant constant. Cela reflète directement la perte d’efficacité énergétique au fil du temps.



Applications et considérations :
Le CP est largement utilisé pour évaluer les catalyseurs de réactions telles que les OER et les HER, ainsi que pour les tests en cellule complète. Il est sensible aux changements d’activité du catalyseur, de conductivité et de propriétés d’interface.



L’un des défis du CP réside dans le fait que les déplacements de potentiel peuvent également être provoqués par des facteurs autres que la dégradation du catalyseur, tels que des modifications de la concentration de l’électrolyte, de la stabilité de l’électrode de référence ou des pertes ohmiques. Pour atténuer ces problèmes, la compensation iR est souvent appliquée pour tenir compte de la résistance de la solution. De plus, comme pour le CA, les résultats du CP doivent être corroborés par d’autres tests.



Interprétation des données :
La courbe de temps potentielle-est analysée pour en vérifier la stabilité. L’augmentation du surpotentiel à une densité de courant fixe est une mesure clé. Par exemple, un catalyseur présentant une augmentation de 50 mV après 20 heures est moins stable qu’un catalyseur présentant une augmentation de seulement 20 mV. Le temps nécessaire pour que le potentiel atteigne un certain seuil (par exemple, une augmentation de 100 mV) peut également être utilisé pour comparer la stabilité.







3. Voltammétrie cyclique (CV) pour l'évaluation de la stabilité





La voltammétrie cyclique est principalement utilisée pour étudier le comportement électrochimique des catalyseurs sur une gamme de potentiels. Bien qu'il ne s'agisse pas d'un test de stabilité prolongé comme le CA ou le CP, il peut être utilisé pour évaluer la stabilité grâce à des cycles répétés.

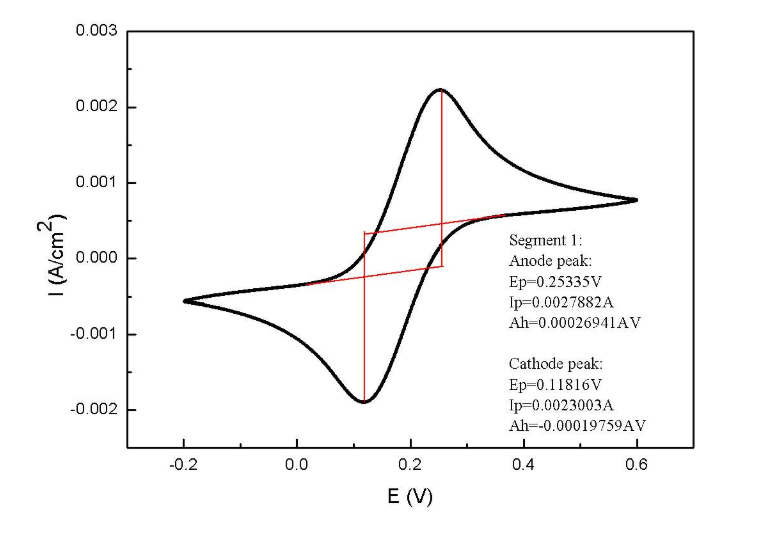

Cyclic Voltammetry (CV) For Stability Assessment

Principe et procédure :
En CV, le potentiel est analysé linéairement entre les limites définies, puis inversé, créant des cycles. Pour les tests de stabilité, plusieurs cycles (souvent des centaines ou des milliers) sont effectués et les modifications des voltamogrammes sont surveillées. Les principales caractéristiques comprennent le changement des potentiels de pointe, les modifications des courants de pointe et les modifications de la surface électrochimique (ECSA).



L'ECSA est souvent estimée à partir de la charge associée aux pics rédox de surface (par exemple, dépôt sous potentiel d'hydrogène pour les catalyseurs à base de Pt-) ou à la capacité de la double-couche. Une diminution de l'ECSA indique une perte de surface active due à une dissolution, une agglomération ou un détachement.



Applications et considérations :
Le cyclage CV est particulièrement utile pour les catalyseurs dans les applications présentant des variations de potentiel, telles que les piles à combustible régénératives ou les capteurs électrochimiques. Il permet d'identifier les mécanismes de dégradation tels que les changements induits par l'oxydation/réduction-, la dissolution et la croissance des particules.



Cependant, les tests de stabilité basés sur CV-peuvent ne pas se traduire directement par des conditions de fonctionnement constantes. La dégradation accélérée par le cyclisme peut différer de celle dans des conditions d'état stationnaire-. Par conséquent, CV est souvent utilisé aux côtés de CA ou CP.



Interprétation des données :
La stabilité est évaluée en comparant les voltamogrammes avant et après cyclage. La rétention de l'ECSA, le maintien des courants de pointe et un changement minimal du potentiel d'apparition sont des indicateurs d'une bonne stabilité. Par exemple, après 1 000 cycles, un catalyseur avec une rétention ECSA de 95 % est plus stable qu'un catalyseur avec une rétention de 80 %.





4. Tests en plusieurs-étapes





Les tests en plusieurs-étapes combinent des éléments de CA et de CP pour simuler des profils opérationnels plus complexes. Par exemple, une série d'étapes de courant constant avec une amplitude croissante ou alternant entre différents courants peut être appliquée pour imiter la dynamique du monde réel-.



Principe et procédure :
Dans un test classique en plusieurs -étapes, la densité de courant est maintenue constante à une valeur pendant une période, puis augmentée jusqu'à une valeur plus élevée, et ainsi de suite. La réponse potentielle est enregistrée à chaque étape. Cette approche permet d'évaluer la stabilité dans différentes conditions de charge.



Alternativement, des étapes potentielles peuvent être utilisées. Ceci est utile pour évaluer les performances sous différentes forces motrices.



Applications et considérations :
Les tests en plusieurs-étapes sont utiles pour comprendre comment les catalyseurs se comportent dans des conditions non-stationnaires-, comme dans l'intégration d'énergies renouvelables où la puissance d'entrée varie. Ils peuvent révéler des mécanismes de dégradation qui ne sont pas apparents dans les tests monomodes-.



La complexité de l'interprétation des données augmente avec les tests en plusieurs-étapes, car la dégradation peut être accélérée à des courants ou des potentiels plus élevés. Une conception minutieuse des séquences d’étapes est nécessaire pour éviter les artefacts.



Interprétation des données :
Le potentiel à chaque étape actuelle est comparé au fil du temps. La dégradation peut se manifester par une augmentation progressive du potentiel pour la même étape en cours. Le test peut également identifier les seuils critiques de courant ou de potentiel au-delà desquels la dégradation s'accélère rapidement.





Techniques de caractérisation avant et après les tests de stabilité



Les tests électrochimiques fournissent des données de performance mais ne révèlent pas directement les changements physiques et chimiques provoquant la dégradation. Par conséquent, la caractérisation avant- et post-test est cruciale pour corréler la perte de performance avec les changements structurels, de composition et morphologiques.



1. Spectroscopie photoélectronique à rayons X- (XPS)





XPS est une technique sensible à la surface-qui fournit des informations sur la composition élémentaire, les états chimiques et les états d'oxydation des éléments situés dans les premiers nanomètres d'un échantillon.

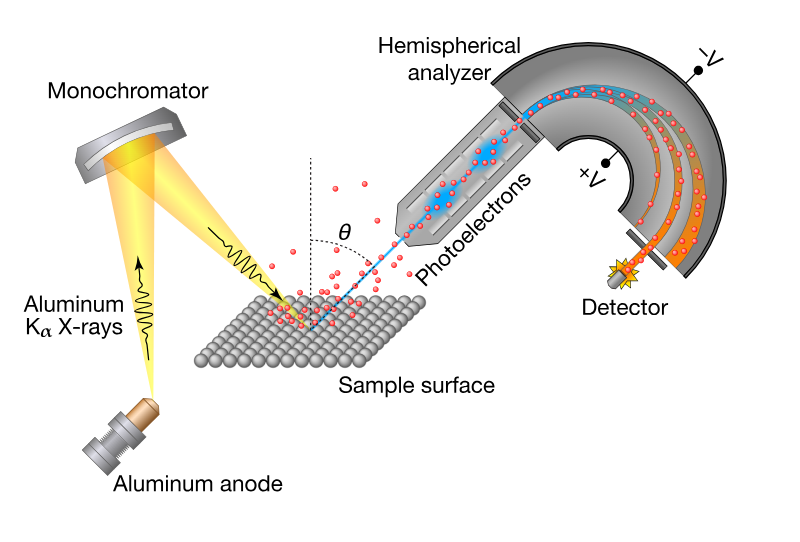

X-Ray Photoelectron Spectroscopy (XPS)

Analyse pré-test :
Avant les tests de stabilité, XPS établit la composition de base de la surface et les états d’oxydation. Par exemple, pour un catalyseur à base d'oxyde métallique, le rapport des différents états d'oxydation des métaux (par exemple, Mn2+ par rapport à Mn4+) peut être déterminé.



Analyse post-test :
Après les tests, XPS peut détecter des changements tels que :



Oxydation superficielle :Pour les catalyseurs métalliques, une formation accrue d’oxyde peut passiver la surface.

Dissolution:Perte de certains éléments, indiquée par des pics spectraux réduits.

Contamination:Adsorption d'espèces de l'électrolyte, telles que les carbonates ou les phosphates.

Réduction:Pour les catalyseurs à base d'oxydes, une réduction à des états d'oxydation inférieurs peut se produire.



Par exemple, si le test XPS post-montre une diminution significative de Pt0 et une augmentation des espèces Pt2+ pour un catalyseur au Pt, cela suggère qu'une oxydation de surface contribue à la dégradation.



Limites:
XPS étant basé sur l'ultra-vide poussé, l'analyse ex situ peut ne pas capturer les états métastables présents pendant le fonctionnement. Le XPS in situ ou operando émerge mais reste un défi.







2. -Diffraction des rayons X (DRX)





La XRD est utilisée pour identifier les phases cristallines, mesurer la taille des cristaux et détecter les changements structurels.

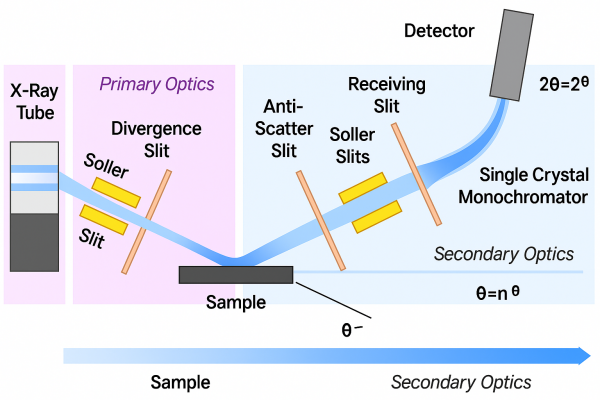

X-Ray Diffraction (XRD)

Analyse pré-test :
La DRX initiale identifie la structure cristalline, la pureté de la phase et la taille des cristallites (via l'équation de Scherrer).



Analyse post-test :
Après des tests de stabilité, XRD peut révéler :



Changements de phases :Transformation en différentes phases, par exemple d'amorphe à cristallin, ou entre polymorphes.

Croissance des particules :Augmentation de la taille des cristallites, indiquant un frittage ou une agglomération.

Dissolution:Perte de cristallinité ou d'intensité maximale.

Par exemple, après des tests REL, un catalyseur peut présenter de nouveaux pics correspondant à des oxydes ou hydroxydes supérieurs.



Limites:
La XRD est sensible au volume-et peut ne pas détecter les changements de surface ou les phases amorphes. Des techniques complémentaires sont nécessaires pour l’analyse des surfaces.







3. Microscopie électronique à balayage (MEB)





SEM fournit des images-haute résolution de la morphologie du catalyseur, y compris la taille, la forme et la distribution des particules.

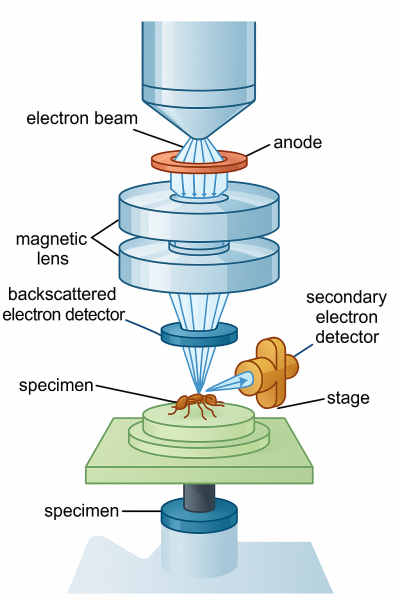

Scanning Electron Microscopy (SEM)

Analyse pré-test :
Les premières images SEM montrent la morphologie vierge, telle que la dispersion des nanoparticules sur un support.



Analyse post-test :
Le SEM post-test peut identifier :

Agglomération de particules :Particules plus grosses dues au frittage.

Détachement:Matériau catalyseur détaché du substrat.

Changements morphologiques :Gravure, corrosion ou dépôt de nouvelles espèces.

Par exemple, le SEM pourrait révéler que les nanoparticules se sont regroupées en amas plus grands, réduisant ainsi la surface active.



Limites:
SEM propose principalement des informations morphologiques ; L'analyse élémentaire nécessite une spectroscopie à rayons X à dispersion d'énergie-(EDS).







4. Microscopie électronique à transmission (TEM)




TEM offre une résolution plus élevée que SEM, permettant l’imagerie à l’échelle atomique. Il peut fournir des détails sur la taille des particules, leur distribution et même les franges du réseau cristallin.

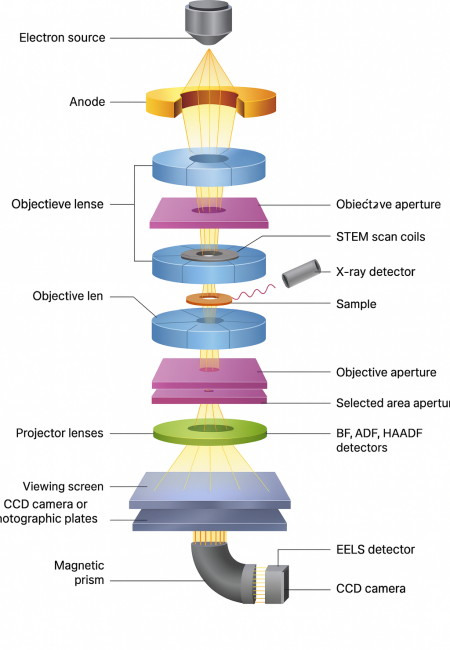

Transmission Electron Microscopy (TEM)

Analyse pré-test :
La TEM initiale caractérise la taille, la forme et la dispersion des nanoparticules.



Analyse post-test :
Le test TEM post-peut détecter :



Croissance des particules :Mesure précise des changements dans la distribution granulométrique.

Changements structurels :Distorsions de réseau, amorphisation ou ségrégation de phases.

Dégradation du support :Modifications du matériau de support, telles que la corrosion du carbone.



Par exemple, la MET peut montrer que des particules initialement bien-dispersées se sont agglomérées ou que le support s'est corrodé, entraînant un détachement des particules.



Limites:
La préparation des échantillons est complexe et l'analyse est limitée à de petites zones d'échantillon.







5. Autres techniques de caractérisation

Spectrométrie de masse à plasma à couplage inductif (ICP-MS) :Mesure les ions métalliques dissous dans l'électrolyte après le test, quantifiant la dissolution du catalyseur.



Spectroscopie Raman :Identifie les vibrations moléculaires, utiles pour détecter les espèces carbonées, les oxydes ou les adsorbats de surface.



Analyse de la superficie BET :Mesure les changements de surface spécifique après le test, indiquant un frittage ou un blocage des pores.



Spectroscopie d'impédance électrochimique (EIS) :Sonde les processus interfaciaux ; des changements dans la résistance au transfert de charge ou dans la capacité de la double-couche après les tests peuvent indiquer une dégradation.



En combinant ces techniques, une image complète des mécanismes de dégradation apparaît.





Mécanismes courants de dégradation des électrocatalyseurs



Comprendre comment et pourquoi les catalyseurs se dégradent est essentiel pour concevoir des matériaux plus stables. Les mécanismes de dégradation peuvent être classés en désactivation intrinsèque du catalyseur, perte de l'interaction catalyseur-support et dégradation de la structure de l'électrode.



1. Désactivation intrinsèque du catalyseur



Cela fait référence à des changements au sein du matériau catalyseur lui-même, souvent dus à un environnement électrochimique difficile.



un. Dissolution:
De nombreux catalyseurs, notamment les métaux et les oxydes métalliques, se dissolvent sous l'effet des potentiels opérationnels. Par exemple, dans les REL acides, les catalyseurs à base d'Ir- peuvent se dissoudre sous forme d'ions Ir³⁺ ou Ir⁴⁺. La dissolution dépend souvent du potentiel-et est exacerbée à des potentiels anodiques élevés.



b. Oxydation/Réduction :
Les processus redox peuvent modifier la composition de la surface du catalyseur. Par exemple, les surfaces de Pt peuvent former d’épaisses couches d’oxyde qui réduisent l’activité du HER. À l’inverse, la réduction des catalyseurs oxydes pourrait former des phases métalliques moins actives.



c. Empoisonnement:
L'adsorption des impuretés de l'électrolyte (par exemple, des anions comme le chlorure ou des espèces organiques) peut bloquer les sites actifs. L'empoisonnement est souvent réversible par le nettoyage, mais une forte adsorption peut provoquer une désactivation permanente.



d. Transformation de phases :
Certains catalyseurs subissent des changements de phase en cours de fonctionnement. Par exemple, les catalyseurs amorphes peuvent cristalliser ou les phases métastables peuvent se transformer en phases plus stables mais moins actives.







2. Catalyst-Échec de l'interaction de support





De nombreux catalyseurs sont des matériaux nanostructurés supportés sur des substrats conducteurs (par exemple, noir de carbone, oxydes métalliques). La dégradation concerne souvent le support ou son interface avec le catalyseur.



un. Corrosion de soutien :
Les supports en carbone sont sujets à l'oxydation à des potentiels élevés, en particulier dans les REL ou les électrodes positives. La corrosion du carbone entraîne une perte de contact électrique et un détachement du catalyseur. Les supports alternatifs comme les oxydes métalliques (par exemple TiO2, SnO2) sont plus stables mais peuvent avoir une conductivité plus faible.



b. Détachement de catalyseur :
Une faible adhésion entre le catalyseur et le support peut entraîner le détachement de particules pendant le fonctionnement, notamment sous l'effet d'un dégagement de gaz (forces des bulles) ou de contraintes mécaniques.



c. Frittage ou Affinage Ostwald :
Les petites particules de catalyseur peuvent migrer et fusionner (frittage) ou se dissoudre et se redéposer sur des particules plus grosses (maturation d'Ostwald), réduisant ainsi la surface active. Ceci est accéléré à des températures ou des potentiels élevés.







3. Dégradation de la structure des électrodes





Au niveau des électrodes, les modifications à grande échelle-peuvent dégrader les performances.



un. Dégradation du liant :
Les liants polymères (par exemple le Nafion) peuvent se dégrader chimiquement ou électrochimiquement, entraînant une perte d'intégrité mécanique et un détachement du catalyseur.



b. Limites du transport de masse :
Au fil du temps, le blocage des pores par des bulles de gaz, des sels précipités ou des produits dégradés peut entraver l'accès des réactifs aux sites actifs.



c. Corrosion du collecteur de courant :
Pour les collecteurs de courant non-nobles (par exemple, mousse de nickel), la corrosion peut entraîner une résistance accrue et une défaillance mécanique.





Conclusion



L'évaluation de la stabilité d'un électrocatalyseur est un processus à multiples facettes qui nécessite une combinaison de tests électrochimiques et d'une caractérisation sophistiquée. Des techniques telles que la chronoampérométrie, la chronopotentiométrie, la voltamétrie cyclique et les tests en plusieurs-étapes fournissent des informations sur la dégradation des performances dans diverses conditions. La caractérisation pré- et post-test avec XPS, XRD, SEM et d'autres outils permet d'identifier les changements physiques et chimiques sous-jacents à la dégradation. Comprendre les mécanismes de dégradation courants -désactivation intrinsèque, catalyseur-défaillance d'interaction de support et dégradation de la structure des électrodes-est crucial pour développer des électrocatalyseurs plus durables.



À mesure que le domaine progresse, les techniques in situ et operando deviendront de plus en plus importantes pour la surveillance-en temps réel des processus de dégradation. En fin de compte, une approche holistique de l'évaluation de la stabilité accélérera le développement de systèmes électrocatalytiques -efficaces et durables pour les technologies énergétiques durables.



Ce guide fournit aux chercheurs une base pour concevoir des tests de stabilité complets et interpréter leurs résultats, contribuant ainsi à l’avancement de l’électrocatalyse.
